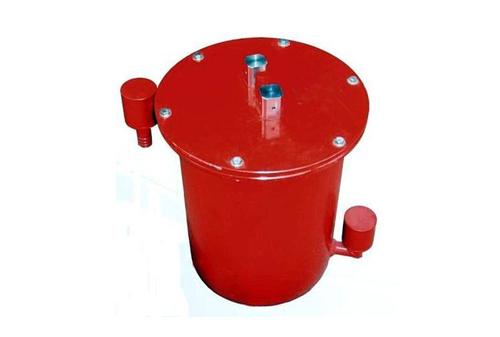

CWG-FY型负压自动放水器的结构性能
(1)结构
如附图2所示,负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
(2)性能
适用负压范围:0~-0.09Mpa
自动放水速度:7L/min(间歇放水)
(3)外形尺寸与重量
外形尺寸(长×宽×高): 300×300×410 mm
重 量: 约25kg
