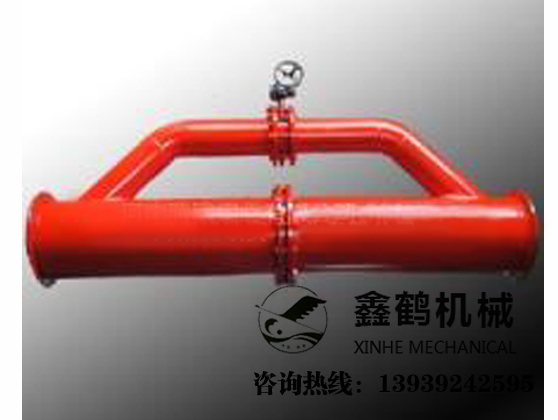

FKL- Ⅱ型桥式孔板流量计

一、产品介绍

孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点，专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算方便，是测量瓦斯流量中较为经济的装置。

二、用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。

三、产品结构组成

孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。孔板流量计的结构如下图所示。

四、 使用及注意事项

1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。

4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。

五、产品技术参数

本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。

制造标准：GB／T 2624—93

规格型号：DN15～DN1000

孔径比(β=d／D)：β=0．2—0．75

材    质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～32.0（Mpa)

注：水平连接管路长短可按照客户要求定制。

六、产品使用方法

按产品管路上箭头的指示方向安装在瓦斯抽放管路中，然后安装取压管路，将取压管和产品取压嘴连接即可。
